压力管道管件标准及压力管道管件安装连接形式

压力管道管件标准及压力管道管件安装连接形式

日期:2018-4-14 浏览量:749
摘要:压力管道管件包括管子和管件,工艺管道管件的选用及管道管件安装,需要对工艺管道管件的*下内容进行进行评定:压力管道管件标准(应用标准、材料标准)、结构形式、连接形式等。

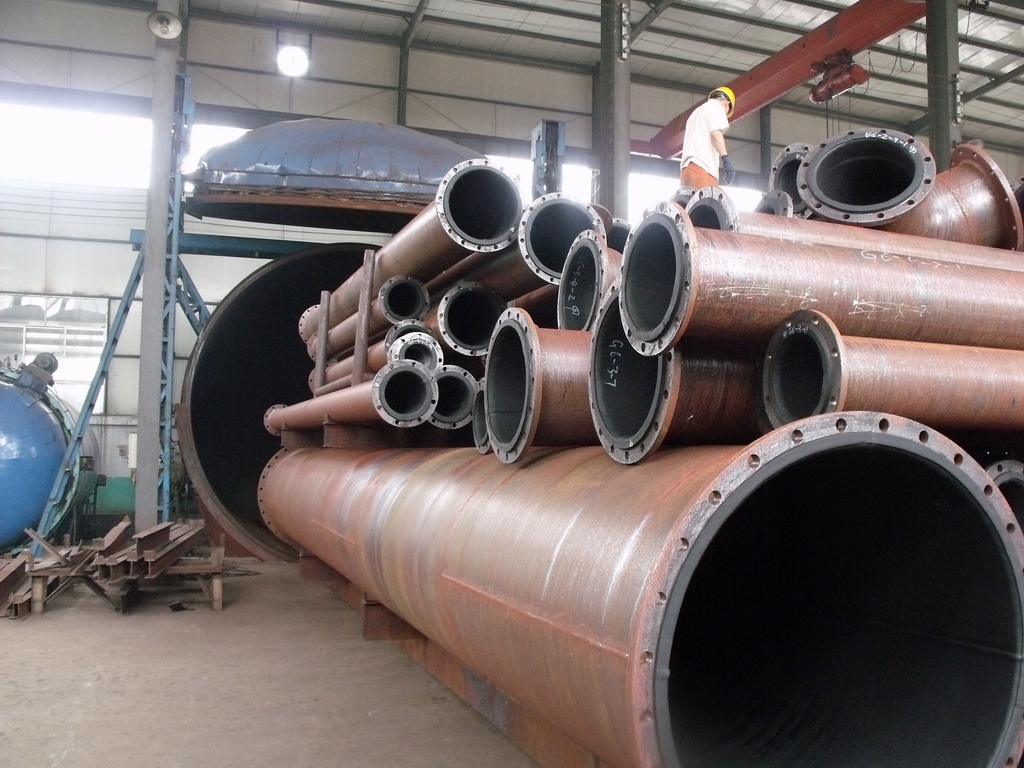

压力管道管件

压力道管件包括管子和管件,工艺管道管件的选用及管道管件安装,需要对工艺管道管件的*下内容进行进行评定:压力管道管件标准(应用标准、材料标准)、结构形式、连接形式等。

管子是压力管道管件系统中占比.大的元件,占整个工艺管道管件系统近2/3的重量,而投资则占近3/5。工艺管道管件系统中管子的好坏,对石油化工压力管道管件系统运行的安全和投资有直接影响。

压力管道管件系统采用管件可以解决拐弯、分支部分管道薄弱、焊缝质量差的问题,常用的管件有:弯头、、异径管(大小头)、管帽、加强管嘴、加强管接头、异径短节、活接头、仪表管嘴、软管站快速接头、管箍等。

压力管道管件标准的分类和名称

压力管道管件标准——.标准:

GB12459-90  钢制对焊无缝管件  DN=10-500mm   A、B系列

GB/T13401-92钢板制对焊无缝管件  DN=350-1200mm   A、B系列

GB/T14383-93锻钢制承插焊管件  DN=15-80mm   A、B系列

GB/T14626-93 锻钢制螺纹管件   DN=8-100

GB/T17185-1997 钢制法兰管件 DN=25-600mm  PN 2.0、5.0、11.0、15.0、26.0MPa

压力管道管件标准——中石化标准:

SH 3408-1996 钢制对焊无缝管件 DN=15-500mm

SH 3409-1996 钢板制对焊管件 DN=200-1200mm

SH 3410-1996锻钢制承插焊管件  DN=10-80mm

压力管道管件标准——化工部标准:

HG/T21634-1990锻钢制承插焊管件  1/2”-11/2”,3000及6000磅

HG/T21635-1990碳钢、低合金钢无缝对焊管件DN=50-600mm  PN 25、40、64,100kg/cm2

HG/T21631-1990钢制有缝对焊管件 DN=300-1000mm

压力管道管件标准——石油部标准:

SY/T0510-1998钢制对焊管件 DN=15-600mm

对焊无缝和钢板制对焊管件均等有效采用ANSI B16.9和 ANSIB16.28,锻钢制承插焊和螺纹管件均等有效采用ANSI B16.11。

压力管道管件安装连接形式

工艺管道管件系统中管件之间、管件和管子之间常用的连接型式有对焊连接、承插焊连接、螺纹连接和法兰连接。

a.对焊连接  它是DN≥50的压力管道管件常用的*种连接型式。对于DN≤40的压力管道管件壁厚*般较薄,对焊连接时错口影响较大,容易烧穿焊接质量不易保证,故此时*般不采用对焊连接。

b.承插焊连接  它多用于DN≤40、管壁较薄的工艺管道管件安装。 承插焊连接必定为*个是插口,另*个则为承口管件。 *般异径短节、螺纹短节等为插口管件;弯头、三通、管帽、加强管嘴、活接头、管箍等为承口管件。在应用中应考虑这些工艺管道管件安装之间的搭配组合以及所需的结构空间。

c.螺纹连接  螺纹连接也多用于DN≤40的工艺管道管件安装。常用于不宜焊接或需要可拆卸的场合。
