俄罗斯橡胶接头补偿器技术要求

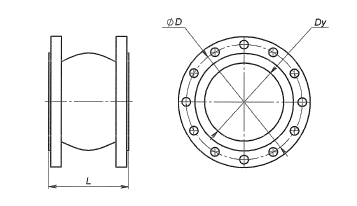

一、产品名称及数量:橡胶软接头补偿器通径DY 300mm- 2个橡胶软接头补偿器通径DY200mm- 2个橡胶软接头补偿器通径DY150mm- 28个橡胶软接头补偿器通径DY100mm- 8个符合俄罗斯国标GOCT15150-69标准。二、技术要求:直线尺寸L,直径D,通径为DY(单位:mm)关于补偿器法兰盘连接固定每个螺栓孔具体信息如下:1.橡胶软接头补偿器通径DY300mm螺栓孔数量为(12个):L=205,D=410, Dу=300;2.橡胶软接头补偿器通径DY200mm螺栓孔数量为(12个):L=205,фD=295, Dу=200;3.橡胶软接头补偿器通径DY150mm螺栓孔数量为(8个):L=180, D=240, Dу=150 ;4.橡胶软接头补偿器通径DY150mm螺栓孔数量为(8个):L=150, D=180, Dу=100 备注:以上法兰直线尺寸应符合俄罗斯GOST12820-80要求。

俄罗斯橡胶接头
 三、其它技术要求:1.气候使用要求:使用温度,零下45摄氏度至零上60摄氏度,储存温度至零下60摄氏度;2.法兰盘应当镀锌; 3.工作压力1.6MPA; 4.应具备俄罗斯颁发的使用许可证或者商检证或者俄罗斯海关联盟证书(具备任何一种有效文件即可); 5.所提供产品产品合格证书及所出售货物产品合格证(每个补偿器合格证应标明出厂标号); 6.每个补偿器应该有各自的出厂编号,并需打印在连接法兰盘端部; 7.补偿器橡胶为丁二烯丁腈橡胶NBR(nitrile -butadiene rubber) 四、主要用途范围:1.主要用于石油钻机循环系统工作过程中,液体对管线的积压、拉伸、轴向位移、横向位移、震动的补偿作用。并能满足密度为2.2 k/cm3钻井用泥浆和固井水泥的使用要求;2. 作业环境应该满足.寒地区的使用条件,并符合俄罗斯国标GOST 15150-69中气候1类的标准要求(-45℃--- +60℃,储存温度应满足与零下60℃)3.工作输送介质(钻井泥浆液)3.1钻井泥浆液的密度比重不低于2.2 k/cm3,PH值从7至11,温度从+4℃--- +60℃,应满足泥浆液主要组成部分为水中、石油、含盐成分、和合成化工品温度和密度比重的要求。3.2其它钻井泥浆液性能参数:-允许剩余在泥浆中天然气的含量不超过2%-粘稠度从10至150-补偿器内固相含量,含砂量至5%-固相颗粒硬度不超过33.3所使用钻井泥浆液主要化工品组成为:羧甲基纤维素纳、聚合烯酸盐、煅烧碳酸钠、磞硅酸盐、泥浆抑制剂、聚丙烯酸胺。   五、产品要求:1.补偿器应保证轴向位移±30mm,偏转角度:±15°,横向位移:±70mm;2.法兰盘应当符合俄罗斯国标GOST12820-80标准,工作压力在1.6MPA。3.橡胶球体设计工作压力在0.4Mpa(应当工厂试验在0.5Mpa)4.工作介质:水、钻井泥浆液、固井水泥泥浆。固相主要杂质:砂石、石油类产品、酸性物质、聚合物类、5.橡胶球体制造应该才有有弹性材料。
